Trabalhando com o mDesigner e o Arduino

ATENÇÃO – Se algo não der certo, não desista. Tente de novo. Até pegar o ‘jeitinho’ tem que ter um pouco de paciência. Em muitos casos digitar simultaneamente as teclas ‘CTRL’ e ‘Z’ poderá voltar a última ação realizada. Se travar, reinicie o programa ou o equipamento. Peça ajuda se precisar. Tenha calma. Não pule etapas, preste atenção no que está acontecendo para ter domínio do ambiente e dos seus comandos. E, … divirta-se.



1 – Identifique o ícone do ‘mDesigner’ e acione-o

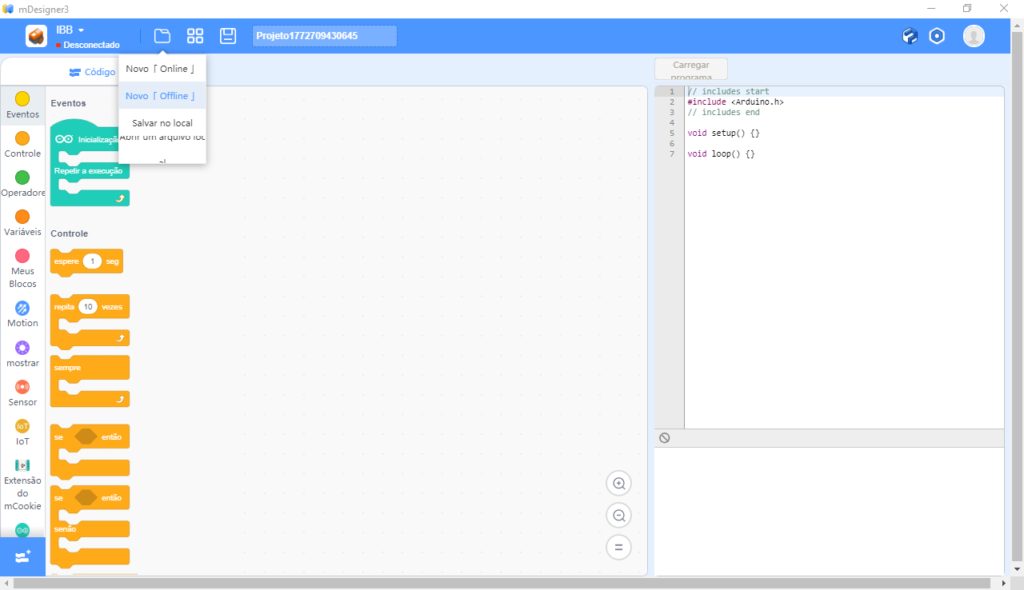

2 – Selecione um projeto ‘off-line’



3 – Procure nos eventos o bloco do Arduino



4 – Veja que há um código sendo gerado

– ‘#include <Arduino.h>’ é uma instrução para que o programa procure os comandos em uma biblioteca de códigos (a ‘ Arduino.h’);

– ‘void setup()’ é uma função que será executada uma única vez, quando o Arduino for ligado ou receber uma nova programação, e serve para explicarmos algumas alternativas ao Arduino, como por exemplo quais locais estamos utilizando.

– ‘void loop()’ é uma função de repetição. Todos os comandos colados dentro dela serão executados sequencialmente, e serão repetidos desde o primeiro quando o último acabar. Isto é chamado de ‘loop’, ou laço, ou repetição;

– as chaves, ‘{‘ e ‘}’, formam um bloco de comandos.

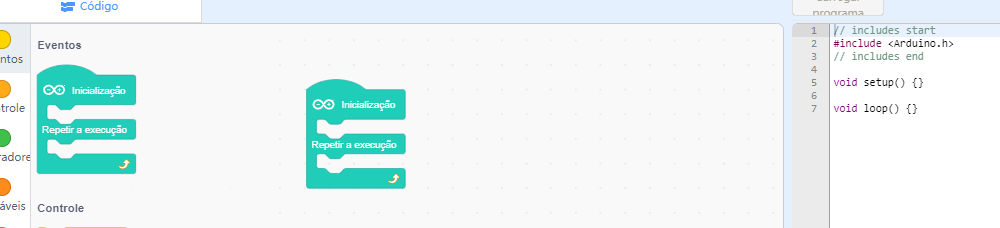

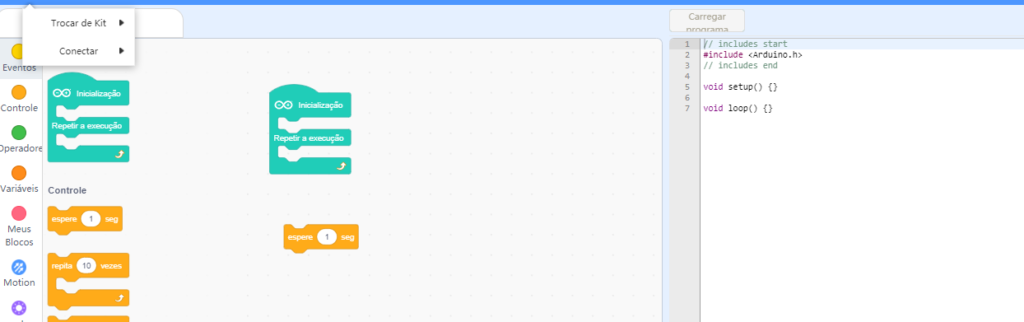

5 – Selecione o bloco do Arduino e arraste para a tela:



6 – Selecione um bloco e arraste para a tela:



7 – Note o código gerado – não mudou:



8 – Arraste o bloco “espere 1 s” para dentro do bloco do Arduino na parte ‘Repetir a execução’:

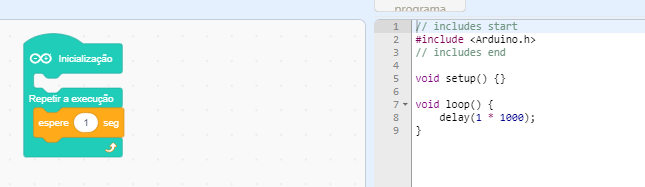

9 – Observe que agora o código foi modificado, pois há um sentido naquilo que foi inserido no bloco de repetição:

– os códigos estão sendo gerados em ‘linguagem C’ ou ‘linguagem C++’;

– os códigos utilizam comandos em Inglês;

– ao invés de utilizarmos um programa ao estilo Scratch, como o mDesigner que estamos utilizando, poderíamos utilizar qualquer editor de textos para criar o programa que o ambiente está criando para nós;

– o programa que está sendo ‘digitado’ pelo ambiente é chamado de programa fonte;

– em algum momento precisaremos enviar este programa para o Arduino. Mas, o Arduino não conhece nosso programa fonte, ele só fala a linguagem dele, formada por ‘1s’ e ‘0s’, chamada de linguagem binária. Então, teremos que compilar estes nossos comandos para a linguagem dele. O ambiente fará isso para nós.



10 – Vamos continuar. Procure no bloco do Arduino o bloco ‘Definir porta’; arraste-o para o bloco de comandos de repetição:,

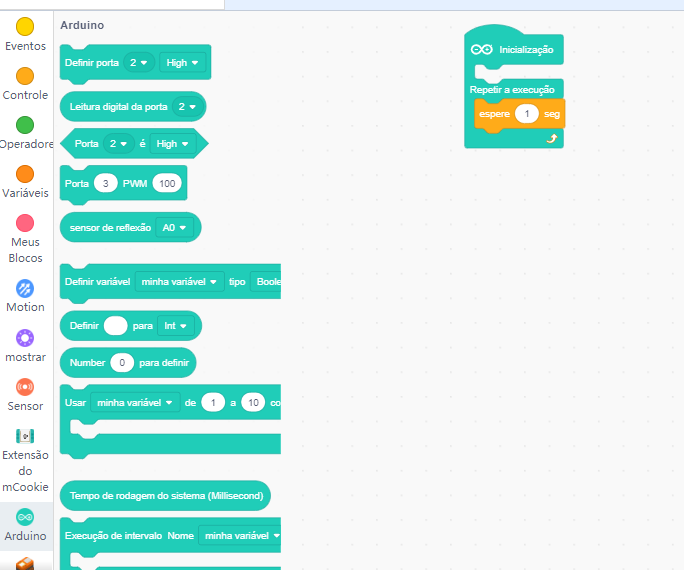

10.1 – procure no bloco do Arduino

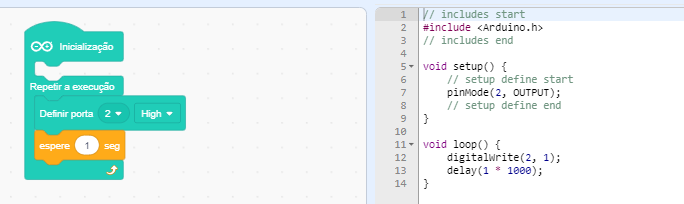

10.2 – Arraste para os comandos de repetição:

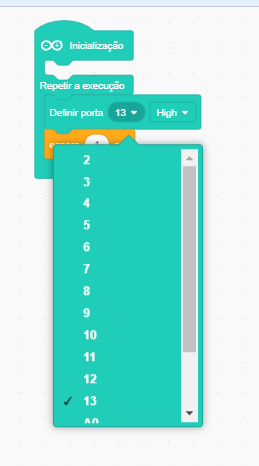

11 – Troque o número da porta:

– os locais de controle utilizados pelo Arduino são identificados por ‘portas’, que podem ser de entrada ou de saída;

– estamos mudando a porta para o número ‘13’;

– esta ‘porta’ corresponde ao LED interno da placa do Arduino (LED é um tipo de diodo capaz de emitir luz quando percorrido pela corrente elétrica; existem de várias cores, em sua placa poderá ser vermelho, ou verde, ou azul…).

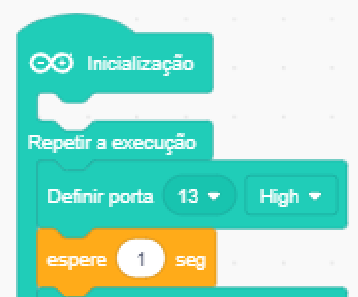

11.1 – Veja como ficou:

– note que o código já foi ajustado!

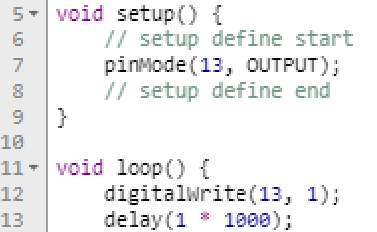

11.2 – Código ajustado:

– o comando ‘pinMode’ explica ao Arduino que queremos utilizar a porta 13 como saída (OUTPUT);

– o comando ‘digitalWrite’ explica ao Arduino que queremos enviar um sinal de nível alto (1) para a porta 13;

– o comando ‘delay’ faz com que o Arduino espere uma certa quantidade de milisegundos antes de executar o próximo comando. Neste exemplo ele vai esperar 1 x 1000 = 1000 ms, ou seja, 1 segundo.



12 – Vamos duplicar os comandos. Clique com o botão do lado direito do seu mouse sobre o bloco de comandos de definição da porta 13, e selecione ‘Duplicar’:

12.1 – Selecione o ‘Duplicar’:

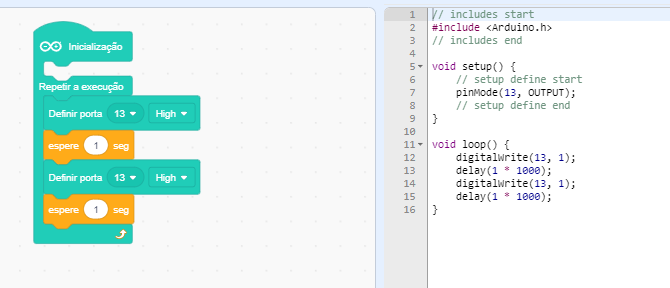

12. 2 – Resultado:

– note o código.

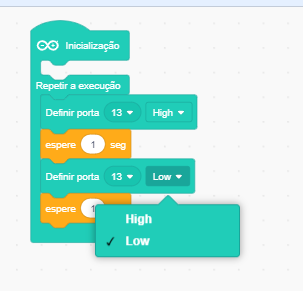

13 – Mude o segundo valor enviado para a porta 13:

13.1 – Mude o valor:

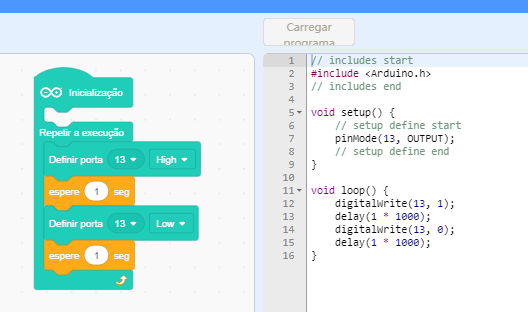

13.2 – Veja como ficou:

– agora a sequência de comandos vai enviar para a porta 13 um valor alto (1, o LED vai acender), esperar um segundo (delay), depois enviar para a porta 13 um valor baixo (0, o LED vai apagar) e esperar mais um segundo. E vai ficar repetindo isso enquanto houver energia.



14 – Conecte seu Arduino. Ligue o cabo USB na plaquinha do Arduino e conecte a outra extremidade em seu computador. Depois, selecione a conexão USB:

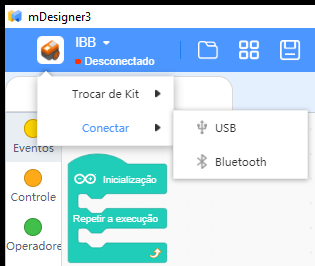

14.1 – Seleção da conexão USB, depois de conectar os cabos:

– o mDesigner vai procurar seus dispositivos conectados e exibir uma lista. Se tiver somente o Arduino conectado ele será p único na lista e é só clicar em conectar e aguardar (o mDesigner vai procurar o local USB em que o Arduino está conectado e ‘conversar’ com ele para verificar se a comunicação está ok);

– NOTA – quando você conecta o Arduino no computador a energia para a plaquinha do Arduino será fornecida pelo computador. O programa será transferido e o Arduino poderá funcionar ‘off line’, desconectado do computador, mas você terá que fornecer energia para isto acontecer, por exemplo por meio de uma bateria.



15 – Enviar o código:

15.1 – Note que quando o Arduino está conectado o botão de ‘Carregar programa’ fica disponível. Clique nele para enviar o código ao Arduino:

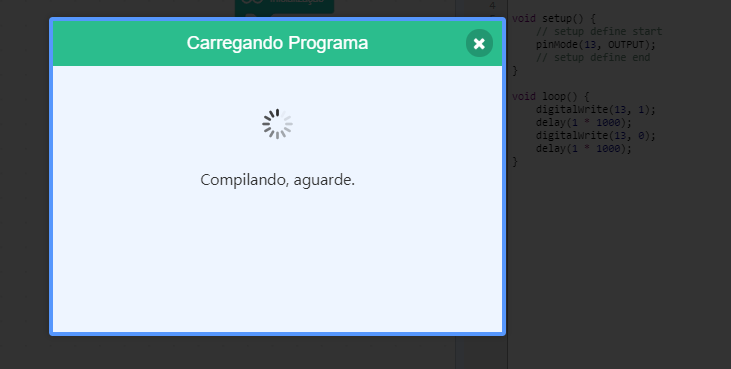

15.2 – Compilando… O código será convertido da nossa linguagem para a linguagem do Arduino, e será enviado para ele:

– o primeiro envio pode demorar um pouquinho.

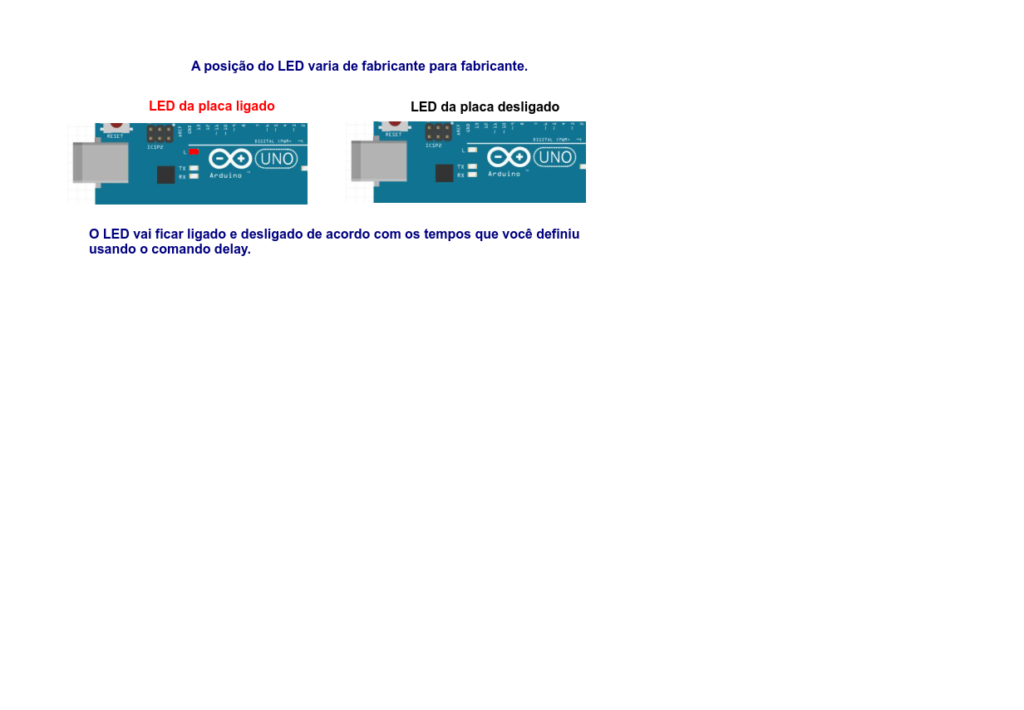

Parabéns. O LED vai piscar.

(se algo deu errado, lembre-se: tente de novo!)

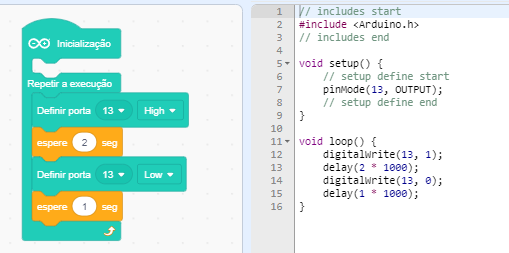

16 – Mude o tempo:

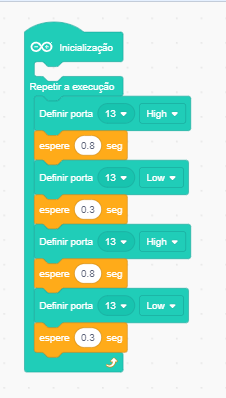

16.1 – Mude o valor do tempo (eu coloquei 0.8 e 0.3, você pode testar outros valores – note que é com ‘.’ e não com ‘,’ :  com ponto como separador, não com vírgula):

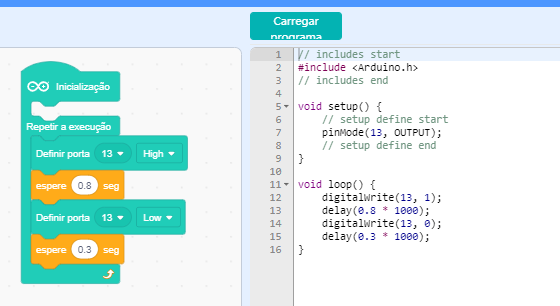

16.2 – Veja o código:

16.3 – Carregue novamente o programa:

– SEMPRE que você mudar o programa você tem que enviar novamente para o Arduino (se você desconectar o Arduino ou houver outra situação o botão de envio não estará disponível. Se for o caso, volte ao passo ‘14’ e conecte o Arduino novamente).

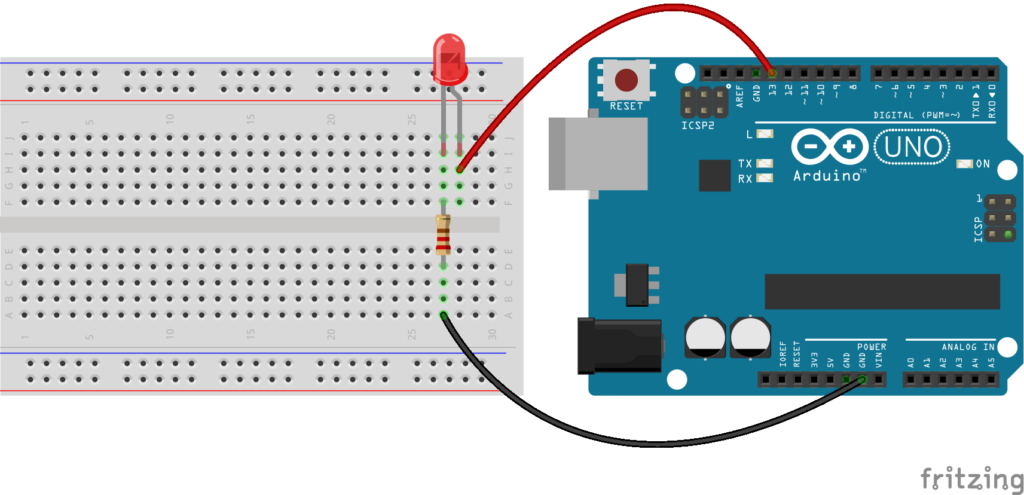

17 – Ligue um LED externo ao Arduino:

– você vai precisar de uma placa de experimentação (protoboard), um LED (qualquer cor), dois fios (qualquer cor, eu usei vermelho e preto) e um resistor. O resistor tem valor específico que deve ser respeitado. Por exemplo {vermelho, vermelho, marrom, que dará 220 ohms – que é a unidade de medida de resistência elétrica}, ou {laranja, laranja, marrom, 330 ohms}, ou {amarelo, violeta, marrom, 470 ohms}, ou {marrom, preto, vermelho, 1000 ohms}. Estas são sugestões de valores comuns. Você pode utilizar outros: se o valor for mais alto o brilho do LED será menor (por ter mais resistência – se for muito alto ele não acende. Se o valor for muito baixo a corrente será muito alta e o Arduino pode queimar. Não ligue os LEDs sem usar um resistor! Você pode procurar na internet ‘códigos de cores de resistores’ para saber qual o valor do resistor que você tem disponível. O LED é polarizado – o lado maior é positivo (e vai na porta 13) e o lado menor é negativo (e vai no GND).

• veja algumas cores de resistores clicando aqui.
• saiba mais sobre LEDs, resistores e eletricidade clicando aqui.



18 – Mude a porta:

– se você somente mudar a porta o LED não acende. Por quê? Porque você não mudou o código…

– mude o código:

a) duplique os comandos

b) Resultado da duplicação

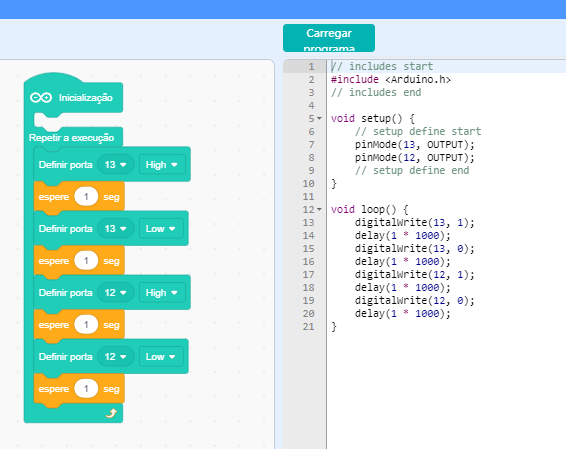

c) Mude as portas (no meu exemplo foi a porta 12, você pode escolher outra):

– carregue o programa. O LED da placa vai acender e depois apagar, daí o LED da porta 12 vai acender e depois apagar, e isto vai se repetir enquanto houver energia.







EXPERIÊNCIAS:

– Faça os LEDs da placa e externo acenderem e apagarem ao mesmo tempo.

– Faça com que quando um LED estiver aceso o outro esteja apagado, e vice-versa.

– Teste com mais um LED; depois, faça um sinaleiro com eles (cada LED acende sozinho na sequência). Depois, aumente seu sinaleiro para 6 LEDs e fala com que, quando um estiver ‘vermelho’ o outro fique ‘verde’ – pense na LÓGICA que você está utilizando. Construa um ALGORITMO que represente seu pensamento.

Em caso de dúvidas, pergunte aos seus colegas e ao instrutor que está na sala te ajudando.

Se tiver dúvidas, críticas e/ ou sugestões pode enviar por e-mail para simao@ufpr.br.

Bom divertimento. Boa aprendizagem.
